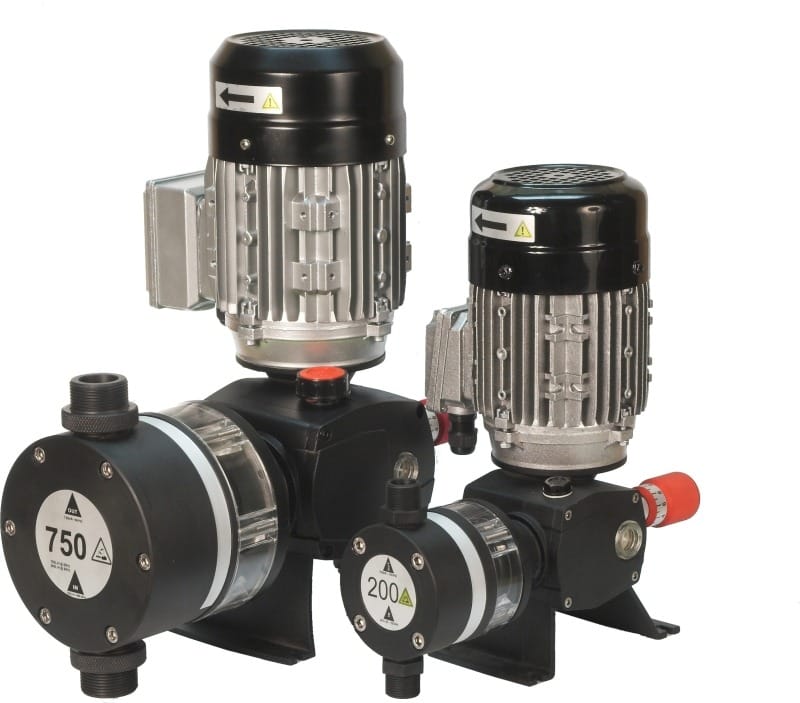

Дозуючі мембранні та плунжерні насоси, Dostec 40
Насоси серії Dostec 40 — Це компактні насоси, призначені для точного дозування рідин у хімічній, пивоварній, фармацевтичній та нафтохімічній промисловості, системах CIP, на очисних спорудах і в системах зрошення.
Конфігурація: доступні версії з мембранним і поршневим механізмом, з головками з PP, PVDF та INOX.
Продуктивність: від 2,5 до 600 л/год для поршневих моделей і від 5 до 300 л/год для мембранних.
Безпека: дозувальна головка, ізольована від корпусу FPM сильфоном, гарантує безпечну та герметичну роботу, захищаючи критичні компоненти насоса та забезпечуючи тривалий термін служби.
Регулювання: оснащений мікрометричним регулятором із запобіжним фіксатором.
Керування: регулювання подачі за допомогою перетворювача частоти (VFD) у діапазоні 10–120% від номінальної продуктивності
-
Технічна інформація -
Документація
| Технічні характеристики | |
|---|---|
| Продуктивність: | від 2,5 до 600 л/год |
| Регулювання продуктивності: | від 0 до 100% |
| Тиск: | від 4,5 до 20 бар |
| T° рідини: | ≤ 60 °C |
| Варіанти виконання | |
|---|---|
| Корпус: | PP / AISI 316 / PVDF / PTFE |
| Мембрана: | Еластомер + волокно + PTFE |
| Поршень: | PEUAPM / Кераміка |
| Корпус клапана: | PP / AISI 316 / PVDF / PTFE |
| Клапан (куля): | Скло / Боросилікат / AISI 316 |
| Інше | |
|---|---|
| Електродвигун: | 230 / 400 В, 3ph 50 / 60Hz, 12 / 24 Vdc |
| Потужність двигуна: | 0,37 кВт, IP 55 |
| Підключення: | L (3/4” – 6X12) / M (3/4”) |
| Вага: | 10 кг |
Моделі
| Насос дозуючий поршневий | ||
|---|---|---|
| Код моделі насоса | Продуктивність (л/год) | Тиск (бар) |
| 60-AP11-P24-_L | 2,5 | 0.8 |
| 60-AP13-P24-_L | 5 | 1,6 |
| 60-AP14-P24-_L | 9 | 2,7 |
| 60-AP33-P24-_L | 15 | 4,7 |
| 60-AP34-P24-_L | 25 | 8 |
| *60-AP53-P24-_L | 36 | - |
| *60-AP44-P24-_L | 50 | 16 |
| *60-AP53-P34-_M | 72 | - |
| *60-AP44-P34-_M | 100 | 31,7 |
| *60-AP54-P34-_M | 120 | - |
| *60-AP53-P49-_M | 144 | - |
| *60-AP44-P49-_M | 200 | 63.4 |
| *60-AP54-P49-_M | 240 | 76 |
| *60-AP44-P61-_M | 300 | 95 |
| *60-AP54-P61-_M | 360 | - |
| *60-AP44-P77-_M | 500 | 158 |
| *60-AP54-P77-_M | 600 | - |
| Насос дозуючий мембранний | ||
|---|---|---|
| Код моделі насоса | Продуктивність (л/год) | Тиск (бар) |
| 60-AD11-D69-_L | 5,3-8 | 1.7-2.5 |
| 60-AD21-D69-_L | 9,1-13 | 2.9-4 |
| 60-AD31-D69-_L | 5.2-22 | 4.8-7 |
| 60-AD41-D69-_L | 32-44 | 9.6-14 |
| *60-AD51-D69-_L | 38-53 | - |
| 60-AD42-D69-_M | 57-77 | 18-24.6 |
| 60-AD43-D69-_M | 69-93 | 22-29.4 |
| *60-AD51-D95-_M | 83-104 | - |
| 60-AD42-D95-_M | 120-144 | 38-45.6 |
| 60-AD43-D95-_M | 144-174 | 45.6-55 |
| *60-AD53-D95-_M | 173-209 | - |
| 60-AD42-D115-_M | 209-237 | 66-75 |
| 60-AD43-D115-_M | 251-285 | 79-90 |
| *60-AD53-D115-_M | 301-342 | - |
Розшифрування коду насоса
| 1 | - | 2 | 3 | 4 | 5 | - | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| 60 | - | A | P | 5 | 4 | - | P61 | P | P | M |
| 1 | Матеріали |
|---|---|
| 60 | Dostec 40 |
| 71 | Dostec 40 |
| 71 | Dostec 40 |
| 2 | Електродвигун |
|---|---|
| A | Трифазний 230/400В, 50/60 Гц, 0.5 к.с. |
| B | Однофазний 230В, 50 Гц, 0.5 к.с. |
| C | Однофазний 110В, 60 Гц, 0.5 к.с. |
| D | 12В, 130Вт |
| E | 12В, 300Вт |
| F | 24В, 130Вт |
| G | 24В, 300Вт |
| L | Трифазний 230/400В, 50/60 Гц, 1 к.с. |
| M | Однофазний 230В, 50 Гц, 1 к.с. |
| 3 | Дозуюча головка |
|---|---|
| P | Поршень |
| D | Діафрагма |
| 4 | Частота ходу поршня/діафрагми |
|---|---|
| 1 | 22 х/хв |
| 2 | 36 х/хв |
| 3 | 60 х/хв |
| 4 | 120 х/хв |
| 5 | 144 х/хв |
| 5 | Матеріали |
|---|---|
| 1 | 4,5 мм |
| 2 | 7,5 мм |
| 3 | 9 мм |
| 4 | 15 мм |
| 6 | Діаметр діафрагми/плунжера |
|---|---|
| D69 / P24 | 69 мм / 24 мм |
| D95 / P34 | 95 мм / 34 мм |
| D115 / P49 | 115 мм / 49 мм |
| D142 / P61 | 142 мм / 61 мм |
| D163 / P77 | 163 мм / 77 мм |
| P95 | 95 мм |
| P110 | 110 мм |
| 7 | Матеріали циліндра |
|---|---|
| P | Поліпропілен |
| C | Поліпропілен |
| I | Нерж.сталь AISI316 |
| F | Фторопласт |
| 8 | Матеріал головки |
|---|---|
| B | Поліпропілен |
| I | Нерж.сталь AISI316 |
| F | Фторопласт |
| 9 | Підключення |
|---|---|
| M | 3/4″ |
| L | 6×12 мм (Фторопласт 6×8 мм) |
| X | 1/1/4″ |
| Y | 1/1/4″ NPT |
Переваги:
- Дозуюча головка ізольована від корпусу
- Довгий термін служби під час роботи на максимальних характеристиках
- Можливість регулювання вручну від 10% до 120%
