ТИПЫ УПЛОТНЕНИЙ В НАСОСАХ

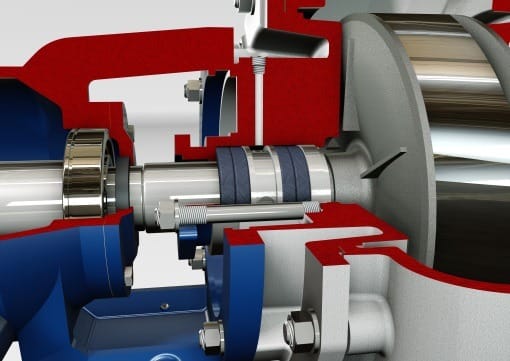

Сальниковая набивка
Надежность работы центробежного насоса зависит от правильно подобранного типа и материалов уплотнения, они используется, чтобы отделить атмосферную сторону от перекачивающий среды. На сегодняшний день существует множество вариантов, самый традиционный это сальниковая набивка, данный тип уплотнения прост в обслуживании и не требует больших финансовых затрат при их замене. У данного решения есть свои минусы, со временем натяжка сальника ослабевает, и перекачиваемая среда начинает протекать в атмосферу, соответственно требуется частая их замена и постоянное обслуживание. Нельзя эксплуатировать при транспортировке химических или взрывоопасных сред.

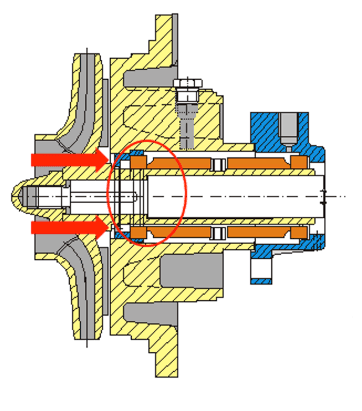

Одинарное уплотнение «ПЛАН 11» с дроссельной втулкой.
Состоит из подвижной вращающейся части с той же скоростью, что и вал насоса и неподвижной. Узел натяжения (с использованием пружин или металлического сильфона) удерживает вращающуюся поверхность плотно прижатой к неподвижной части, предотвращая, исключая и сдерживая загрязнения и утечки, в рабочем состоянии так и во время простоя. Перекачиваемая среда смазывает поверхности сальников удаляя тепло от трения. Камера уплотнения должна быть заполнена жидкостью без воздуха и газа. При попадании воздуха температура может увеличиться за несколько секунд до 300 °C. Следующие условия работы могут повредить сальники насоса:
Одинарное уплотнение «ПЛАН 23»
Реализуется циркуляция жидкости в уплотнительной камере через теплообменник. Циркуляция обеспечивается за счет лопаток на обратной стороне рабочего колеса.
Применение: работа с горячим и чистым продуктом, например в системах питания котлов.

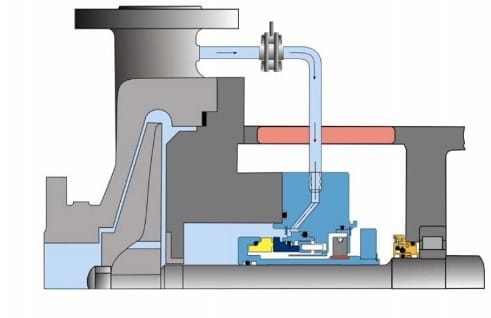

Одинарное уплотнение «ПЛАН 23»
Подвод чистой промывочной жидкости в камеру уплотнения от внешнего источника. Уплотнение всегда работает в контакте с чистой водой. Такое решение позволяет обеспечить необходимую разность давлений. Считается самым оптимальным API планом для одинарных уплотнений.
Важно: подача омывающей жидкости должна быть ламинарной. Подаваемая жидкость должна быть совместима с перекачивающей жидкостью.
Применение: грязные жидкости с наличием включений, жидкости со свойствами полимеризации или к окислению. Жидкости с высокой температурой. Когда нет возможности обеспечить достаточный уровень смазки.
Двойное механическое уплотнение СПИНА К СПИНЕ «ПЛАН 53А/54.»
Внешняя уплотняющая жидкость служит для отделения продукта от атмосферы. Давление уплотняющей жидкости должно быть примерно на 0,5/1 бар выше давления продукта.
Для этого уплотнения необходимо установить манометр, показывающий фактическое давление в камере уплотнения. Датчики и преобразователи могут использоваться для отслеживания изменения давления и реагирования на него.
Если давления в камере уплотнения недостаточно, жидкость в корпусе насоса сдвинет статическую часть торцевого уплотнения из своего гнезда. В случае работы из-под вакуума давление в корпусе удерживает статическую часть торцевого уплотнения в седле.
Для двойных уплотнений всегда требуется система промывки. Если система останется без уплотняющей жидкости, то первичное уплотнение будет выполняет свои функции и герметизировать перекачиваемую жидкость, а вторичное уплотнение будет работать всухую, перегреваться, выгорать и выйдет из строя. Система промывки служит для чтобы смазывать и отводить тепло второго уплотнения.
Давление и объём промывочной среды:
- СПИНА К СПИНЕ: на 0.5 бар выше, чем давление нагнетания
- ТАНДЕМ: 0.3 бар
- ПРОИЗВОДИТЕЛЬНОСТЬ: 1-3 л/мин., в зависимости от размера вала и скорости
Применение: защита окружающей среды в сложных применениях, токсичная или взрывоопасная жидкость, при сухом ходе, жидкость, жидкость с высокой концентрацией твердых частиц, работа из-под вакуума
СЛОЖНЫЕ ПРИМЕНЕНИЯ
| КРИСТАЛЛИЗАЦИЯ | Некоторые жидкости образуют кристаллы, например при нагревании сахара. Для контроля и предотвращения кристаллизации в камере уплотнения необходимо контролировать температуру с помощью | Использовать уплотнения типа «ТАНДЕМ» |
| ЗАТВЕРДЕВАЮЩИЕ ПРОДУКТЫ: | Например: цемент, клей или краска, необходимо определить причину и решение проблемы затвердевания. | Использовать «ТАНДЕМ» или «СПИНА К СПИНЕ» |
| ПРОДУКТЫ СКЛОННЫЕ К ИСПАРЕНИЮ: | Некоторые среды испаряются при нагревании, а другие испаряются при падении давления, к примеру жидкий пропан или фреон. | Использовать «план 11», «план 23» или «ТАНДЕМ» |
| ОБРАЗОВАНИЕ ПЛЕНКИ: | Некоторые жидкости при нагревании образуют пленку, например, горячее молоко и краски при контакте с воздухом. | Использовать «ТАНДЕМ» или «СПИНА К СПИНЕ» |
| ВЫСОКАЯ ТЕМПЕРАТУРА: | Необходимо охлаждение. | Использовать «ПЛАН 11/23» или «ТАНДЕМ» |
| РАБОТА НА СУХУЮ: | В камере уплотнения нет смазки или рассеивания тепла. Необходимо удалить тепло с помощью двойного уплотнения и барьерного резервуара с принудительной конвекцией потока. | Использовать типа «ТАНДЕМ» или «СПИНА К СПИНЕ» |
| ШЛАМ ИЛИ ВЗВЕСИ: | Следует очистить или промыть чистой водой. | Использовать «ПЛАН 32» или «СПИНА К СПИНЕ» |
После предоставления вышеуказанных данных можно рассчитать NPSHa (подпор) на участке всасывания и предотвратить возникновение кавитации. Рекомендуется выбирать расход на 20-30% больше номинального.
