ТИПИ УЩІЛЬНЕНЬ В НАСОСАХ

Сальникове набивання

Надійність роботи відцентрового насоса залежить від правильно підібраного типу і матеріалів ущільнення, вони використовуються, щоб відокремити атмосферну сторону від середовища, що перекачує. На сьогоднішній день існує безліч варіантів, найтрадиційніший це сальникове набивання, даний тип ущільнення простий в обслуговуванні і не вимагає великих фінансових витрат при їх заміні. У даного рішення є свої мінуси, згодом натяжка сальника слабшає, і середовище, що перекачується, починає протікати в атмосферу, відповідно потрібна часта їх заміна і постійне обслуговування. Не можна експлуатувати під час транспортування хімічних або вибухонебезпечних середовищ.

Одинарне ущільнення «Plan 11» із дросельною втулкою.

Складається з рухомої частини, що обертається з тією ж швидкістю, що і вал насоса та нерухомої. Вузол натягу (з використанням пружин або металевого сильфона) утримує поверхню, що обертається, щільно притиснутою до нерухомої частини, запобігаючи, виключаючи і стримуючи забруднення і витоку, в робочому стані так і під час простою. Середовище, що перекачується, змащує поверхні сальників видаляючи тепло від тертя. Камера ущільнення має бути заповнена рідиною, без повітря та газу. При попаданні повітря температура може збільшитися за кілька секунд до 300 °C. Наступні умови роботи можуть пошкодити сальники насоса:

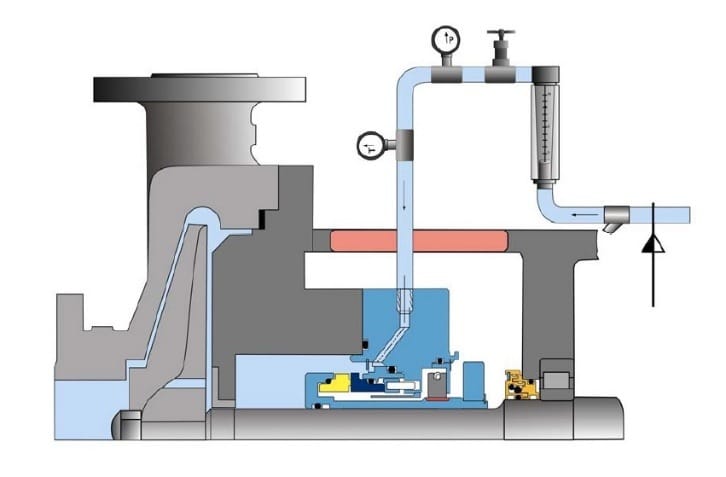

Одинарне ущільнення «Plan 23»

Підведення чистої рідини для промивання в камеру ущільнення від зовнішнього джерела. Ущільнення завжди працює у контакті з чистою водою. Таке рішення дозволяє забезпечити необхідну різницю тисків. Вважається найоптимальнішим планом API для одинарних ущільнень.

Важливо: подача рідини, що омиває, повинна бути ламінарною. Рідина, що подається, повинна бути сумісна з рідиною, що перекачує.

Застосування: брудні рідини з наявністю включень, рідини з властивостями полімеризації або окислення. Рідини із високою температурою. Коли немає можливості забезпечити достатній рівень мастила.
